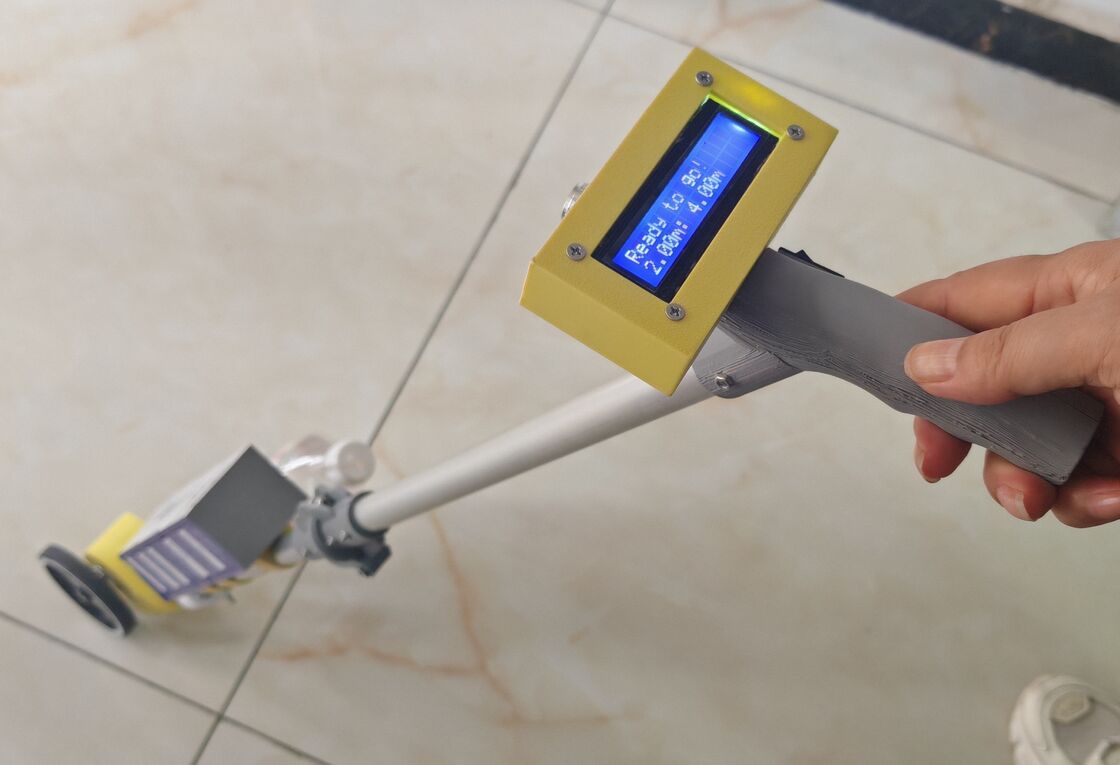

Estacador de Sinalização Viária - Marcador de Ponto

Marcador de Linha de Estrada (Marcador de Ponto para Layout de Pavimento)

É uma ferramenta de posicionamento para o layout de marcação de estradas. Pulveriza pontos de marcação no pavimento para fornecer referência para máquinas de marcação de estradas termoplásticas e de pulverização a frio, substituindo a medição tradicional com fita métrica e marcação com cal.

Quando empurrada para a frente, a roda de medição em contato com o solo rola no pavimento e aciona o encoder rotativo coaxial. Pulsos fixos são emitidos por rotação completa da roda. O controlador calcula a distância percorrida de acordo com os sinais de pulso. Com uma circunferência de roda fixa, o deslocamento pode ser medido com precisão. Uma roda menor oferece maior precisão.

Principais Aplicações

1.    Layout de linha tracejada: Gera pontos de referência espaçados seguindo especificações de linha tracejada de padrão nacional (por exemplo, 2‑4). As máquinas de marcação trabalham ao longo dos pontos para garantir a conformidade das dimensões de sólido e espaço.

2.    Posicionamento de marcação especial: Layout para linhas de desaceleração longitudinais, linhas de guia, faixas sonoras, faixas de pedestres e posições de delineadores.

3.    Função da roda de medição: Modo apenas de distância sem pulverização de tinta para estatísticas de quilometragem de construção.

Componentes

·         Roda de medição com encoder: Aquisição de distância percorrida, circunferência da roda 300 mm

·         Placa de controle principal: Bateria de lítio embutida

·         Bico injetor de tinta: Pulveriza tinta à base de água (branca ou outras cores) para fazer marcas de layout no pavimento

·         Recipiente de tinta: Garrafa de bebida comum pode ser usada para armazenamento de tinta

·         Corpo: Haste de empurrar dobrável em liga de alumínio para fácil transporte

·         Controlador: Para configuração de parâmetros de operação

Especificações Principais

·         Configuração de linha tracejada: Configuração de parâmetros personalizados de múltiplos segmentos

·         Medição de distância: Contagem automática da quilometragem total de construção

·         Precisão da marcação de pontos: ±2 mm
